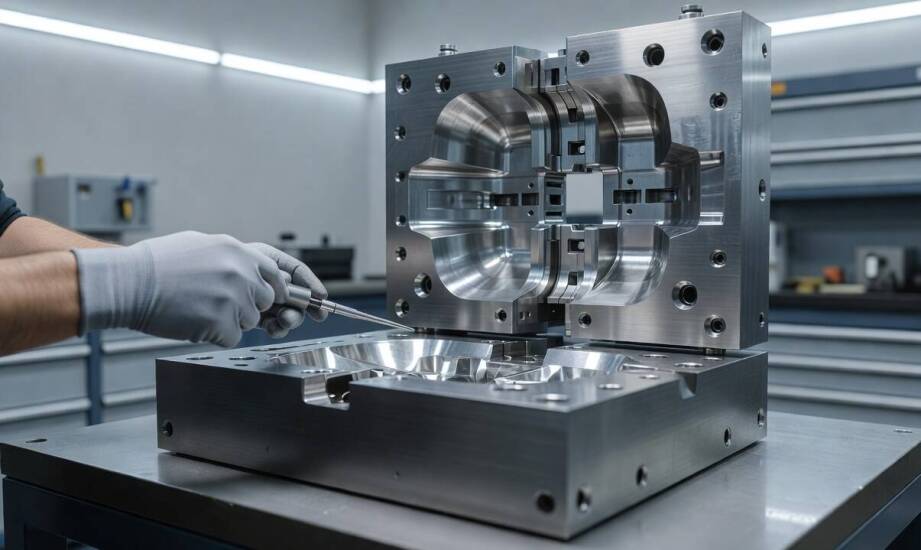

Wpływ założeń konstrukcyjnych formy na stabilność wymiarową i jakość powierzchni detali z tworzyw wzmocnionych

Tworzywa sztuczne z dodatkami włóknistymi stanowią fundament współczesnego przetwórstwa wymagającego najwyższych parametrów wytrzymałościowych. Wprowadzenie do matrycy polimerowej włókna szklanego znacząco podnosi sztywność i odporność mechaniczną gotowych komponentów, co znajduje bezpośrednie zastosowanie w branży automotive czy AGD. Jednocześnie specyfika tego materiału drastycznie utrudnia kontrolę nad kierunkiem płynięcia stopu wewnątrz gniazda i zachowaniem stabilnych wymiarów po ostudzeniu. W seryjnej produkcji detali technicznych zjawiska te prowadzą do problemów z powtarzalnością kształtu oraz powstawaniem defektów wizualnych. Ostateczny sukces wdrożenia zależy od uwzględnienia zachowania kompozytu już w początkowej fazie koncepcyjnej narzędzia formującego.

Zachowanie kompozytów w gnieździe i zarządzanie skurczem

Uchybienia na etapie planowania układu wlewowego bardzo szybko ujawniają się podczas wtrysku próbnego. Niewłaściwa temperatura formy lub niedopasowana prędkość wtrysku sprawiają, że włókna szklane unoszą się na powierzchni tworzywa i pozostają widoczne na detalu. Zjawisko to wynika bezpośrednio z drastycznej różnicy lepkości między rzadszą matrycą polimerową a sztywnym zbrojeniem. Dodatkowo nierównomierne rozłożenie naprężeń wewnętrznych pojawia się w momencie, gdy chłodzenie nie gwarantuje jednorodnego odprowadzania ciepła z całej objętości gniazda.

W przypadku materiałów wzmocnionych włóknem szklanym skurcz wykazuje silną anizotropię, malejąc o 50–70% wzdłuż osi płynięcia. Z kolei w osi prostopadłej do orientacji zbrojenia wymiary ulegają znacznie większym zmianom. Tak silne zróżnicowanie generuje potężne naprężenia zginające, które powodują trwałe wypaczenia i deformacje kształtu wypraski zaraz po jej uwolnieniu z maszyny. Aby zapobiec powstawaniu wad, układ kanałów chłodzących musi niwelować lokalne gradienty termiczne, stabilizując temperaturę całej powierzchni formującej.

Zaawansowana symulacja procesu wtrysku pozwala dokładnie zlokalizować miejsca spotkania się czoła strug, czyli linie spoinowe. Połączenie frontów stopu w obszarach przenoszących obciążenia obniża lokalną wytrzymałość mechaniczną o kilkadziesiąt procent. Inżynierowie planują punkty wejścia materiału w taki sposób, aby wymusić przesunięcie łączenia poza strefy narażone na pękanie. Uzyskana w ten sposób ostateczna orientacja spoiny pozostaje całkowicie bezpieczna dla późniejszej eksploatacji komponentu.

Wpływ geometrii narzędzia na wykończenie powierzchni

Jakość warstwy wierzchniej w detalach technicznych decyduje o możliwości przeprowadzenia późniejszych procesów dekoracyjnych. Odpowiednie ukształtowanie podziału gniazda i gęste rozmieszczenie kanałów wentylacyjnych ułatwia natychmiastowe wyprowadzenie uwięzionego powietrza z przestrzeni formującej. Brak skutecznego odpowietrzenia formy powoduje oparzenia materiału, mikropory oraz srebrzyste smugi na powierzchni wypraski. Eliminacja tych defektów wizualnych pozwala poddać detal właściwemu lakierowaniu, nałożeniu powłoki galwanicznej lub precyzyjnemu tampodrukowi.

Zastosowanie zaawansowanych mieszanek generuje odrębne wyzwania dla konstruktorów oprzyrządowania. Właściwe projektowanie form wtryskowych pod wymagające blendy polimerowe wymusza zastosowanie łagodnej geometrii i powiększonych przekrojów przewężek. Zbyt ciasne wejście stopu do gniazda gwałtownie podnosi naprężenia ścinające. Zjawisko to natychmiast prowadzi do zmatowienia warstwy wierzchniej w rejonie punktu wtrysku.

Dostosowanie średnicy układu wlewowego zapobiega degradacji termicznej i strukturalnej cząsteczek polimeru. Firma Moldilus opiera produkcję wyprasek dla branży motoryzacyjnej i medycznej na rygorystycznej kontroli geometrii wtrysku. Przetwarzanie blendów i tworzyw zbrojonych wymaga ciągłego nadzoru nad precyzyjnymi parametrami ciśnienia i przepływu. Taka weryfikacja warunkuje powtarzalną jakość kolejnych partii gotowego wyrobu i optymalizuje cykl produkcyjny maszyn.

Produkcja niezawodnych komponentów z trudnych w obróbce materiałów wzmocnionych wymaga holistycznego spojrzenia na całą technologię wytwarzania. Uwzględnienie specyfiki przepływu tworzywa, kierunku ułożenia włókien oraz rozkładu temperatur eliminuje większość problemów jakościowych jeszcze w środowisku wirtualnym. Prawidłowo skonstruowane narzędzie stabilizuje wymiary seryjnych wyprasek i znacząco ułatwia przygotowanie elementów do finalnego wykończenia.
