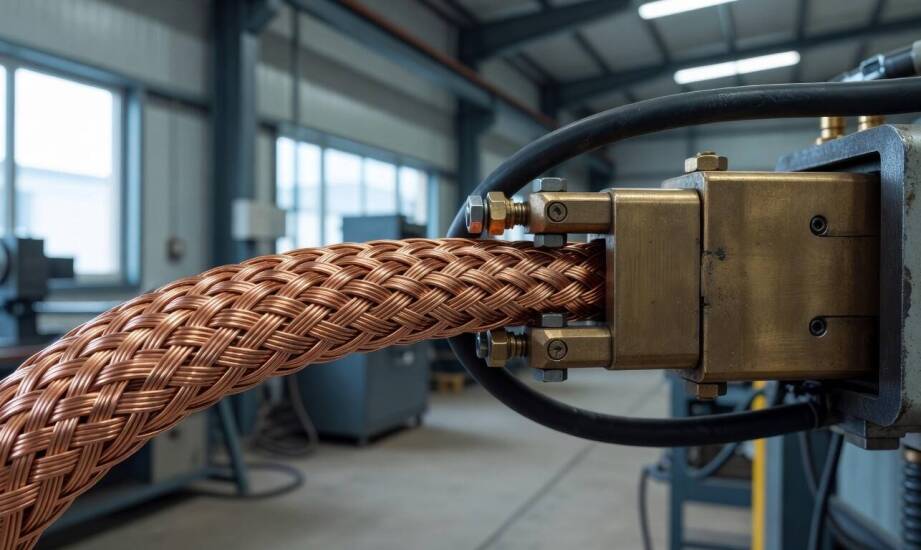

Jak plecionka miedziana stabilizuje tor prądowy zgrzewarki przy ruchu głowicy

W zgrzewarkach oporowych ruch głowicy podczas cyklu pracy generuje niewielkie, lecz istotne przemieszczenia w całym torze prądowym. Problem braku powtarzalności zgrzein najczęściej nie zaczyna się przy samej elektrodzie, lecz wynika z niestabilnego przepływu energii elektrycznej. Stan ten powoduje bezpośrednio mechaniczna praca urządzenia. Dynamiczne obciążenia i ciągłe wibracje wymagają zastosowania elementów kompensujących, które utrzymają parametry procesu na stałym poziomie niezależnie od pozycji układu dociskowego. Stabilny kontakt elektryczny decyduje o jakości łączenia elementów metalowych, takich jak stalowe zbiorniki czy okablowanie. Konstruktorzy muszą eliminować z urządzeń zbyt sztywne i podatne na pęknięcia łącza prądowe.

Mechanizm przenoszenia drgań i stabilizacja toru prądowego

Sztywny przewód prądowy przenosi wibracje z transformatora i głównych elementów napędowych bezpośrednio na głowicę zgrzewającą. Zjawisko to wywołuje mikroprzesunięcia pracującej elektrody względem powierzchni łączonego materiału, co natychmiast obniża powtarzalność siły docisku oraz samego kontaktu elektrycznego. Kiedy układ konstrukcyjny nie potrafi odpowiednio zaabsorbować wstrząsów, dochodzi do skoków rezystancji w miejscu styku obrabianych detali. Powoduje to iskrzenie, niedogrzanie złącza lub miejscowe uszkodzenie powierzchni materiału. Zastosowanie elastycznych elementów przewodzących eliminuje ryzyko usterek mechanicznych i wahań prądowych.

Rola miedzianej plecionki w kompensacji ruchu

Rozwiązaniem problemu wysokiej sztywności układu zasilającego jest włączenie w tor prądowy elementów podatnych na odkształcenia. Plecionka miedziana przejmuje niewielkie przemieszczenia, zachowując ciągłość przepływu prądu podczas całego cyklu zgrzewania punktowego lub garbowego. Element ten składa się z wielu bardzo cienkich, splecionych drutów miedzianych, które tworzą odporną na zmęczenie materiału strukturę. Połączenie miękko ugina się pod wpływem ruchu roboczego maszyny, nie zrywając zamkniętego obwodu elektrycznego. Głowica dociskowa pracuje płynnie, a energia dociera bez zakłóceń z transformatora prosto do miejsca zgrzewania.

Wybór parametrów i kontrola zużycia elementów elastycznych

Dobór właściwego komponentu kompensującego wymaga analizy specyfiki ruchu w konkretnej maszynie przemysłowej. Porównanie dostępnych rozwiązań technicznych wskazuje na wyraźne różnice między poszczególnymi wariantami wykonania. Plecionki o profilu płaskim gwarantują znacznie większą powierzchnię przylegania na zaciskach i ułatwiają stabilny montaż. Sprawdzają się w układach wymagających szerokiego kontaktu przy mocno ograniczonej przestrzeni. Wersje okrągłe charakteryzują się zauważalnie wyższą elastycznością we wszystkich kierunkach. Znacznie lepiej znoszą wieloosiowe naprężenia mechaniczne występujące w skomplikowanych mikrozgrzewarkach.

Przeglądy techniczne i wymiana wyeksploatowanych części

Zachowanie złącza w cyklu pracy zależy od jego całkowitej długości, czynnego przekroju poprzecznego oraz metody mocowania końcówek stykowych. Dłuższa plecionka zwiększa bezpieczny zakres pracy głowicy, lecz minimalnie podnosi całkowity opór układu zasilania. Odpowiednio dobrany przekrój gwarantuje właściwą obciążalność prądową, skutecznie zapobiegając przegrzewaniu się miedzi pod obciążeniem. Mechanicy muszą również zwrócić uwagę na poprawną współpracę z chłodzonymi wodą kablami prądowymi. Prawidłowy proces wspomagają także precyzyjne przyrządy zgrzewalnicze, które służą do odpowiedniego ustawienia i ustabilizowania łączonych detali.

Objawy zużycia lub poluzowania elastycznych złączy obejmują wzrost oporu przejścia i miejscowe nagrzewanie się obwodów prądowych. Z czasem powstają ciemne przebarwienia na powierzchni miedzi, a wytrzymałość zgrzein ulega wyraźnemu pogorszeniu. Wyeksploatowana pod wpływem tysięcy cykli struktura zaczyna powoli pękać. Proces ten systematycznie zawęża czynny przekrój miedzianego przewodnika. Regularna kontrola stanu technicznego toru prądowego to stały element obsługi w nowoczesnych zakładach. Heller Polska diagnozuje zużycie głowic i układów prądowych, opierając się na ponad dwudziestopięcioletnim doświadczeniu branżowym. Firma dostarcza trwałe komponenty do zgrzewarek inwertorowych, dbając o utrzymanie bezawaryjnej pracy linii produkcyjnych.

Elastyczna plecionka przewodząca nie jest opcjonalnym dodatkiem, lecz elementem konstrukcyjnym warunkującym poprawne działanie zgrzewarki oporowej. Jej zastosowanie kompensuje naturalne drgania maszyny i ruchy głowicy, eliminując spadki jakości wynikające z nieprzewidzianych skoków rezystancji. Dbałość o parametry toru prądowego i terminowa wymiana zużytych złączy zapewniają wysoką powtarzalność procesu łączenia metali.
